咨詢電話:15615325963
  • 我們為用戶提供各種供電方案

正弦波逆變器

正弦波逆變器

正弦波逆變器

正弦波逆變器

正弦波逆變器

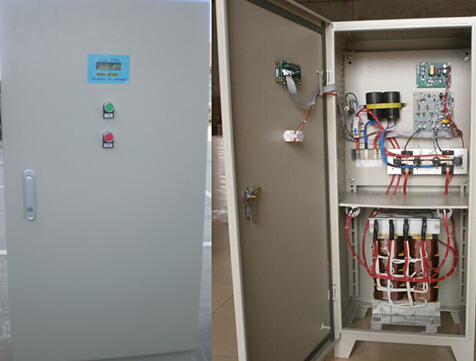

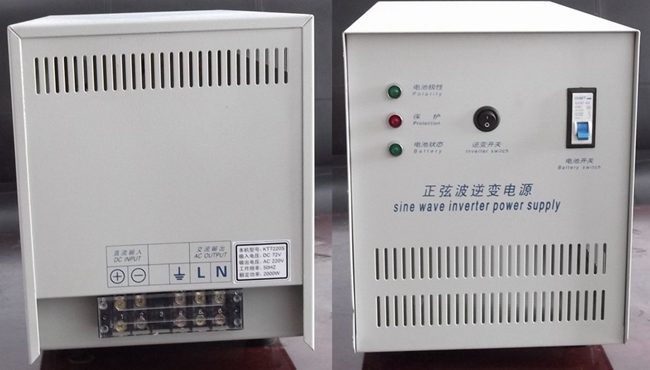

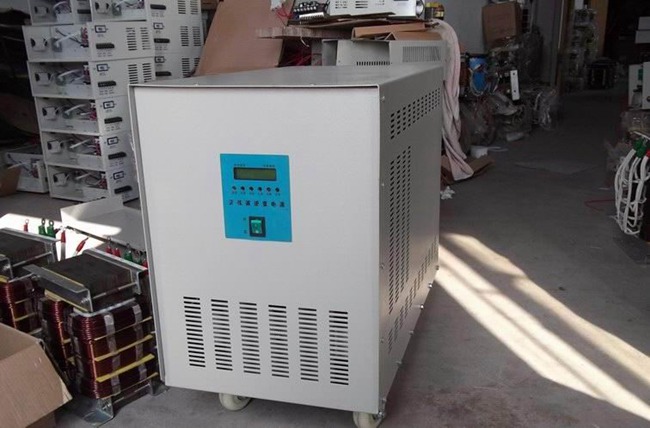

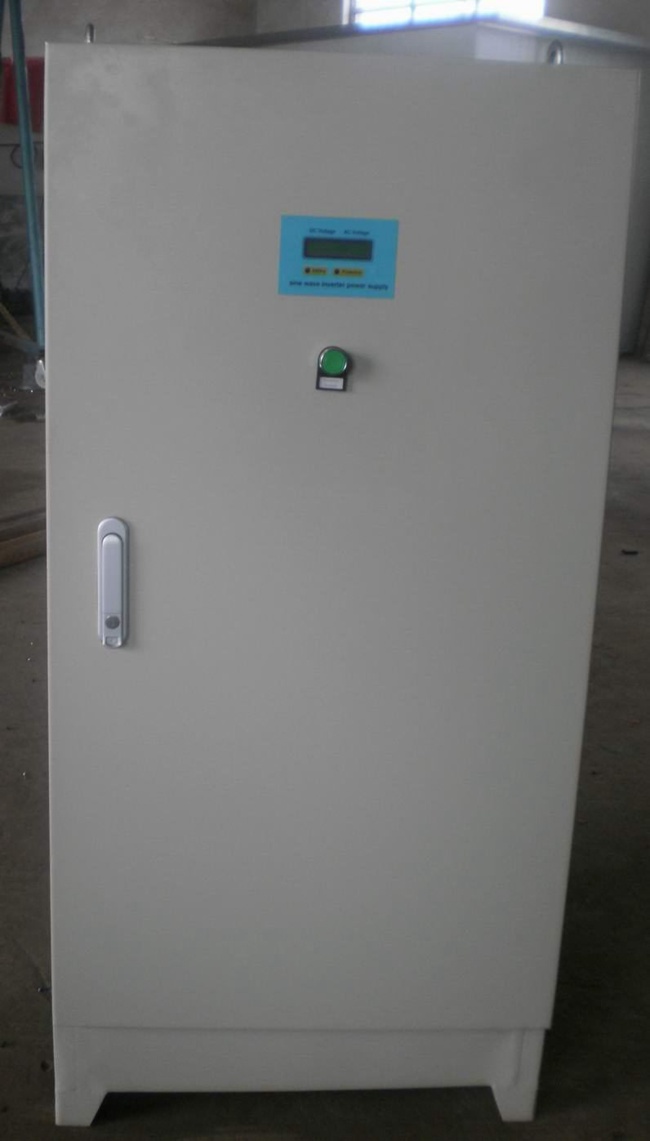

我公司生產的純正弦波逆變器,可將蓄電池的直流電能逆變成額定電壓輸出的正弦波交流電,供用戶負載使用。

設備外觀大方、LED指示直觀、操作方便。具有交流自動穩壓輸出、過壓、欠壓、過載、過熱、短路、反接保護等完善的保護功能。本電源整機效率高,空載損耗低。經大量實踐證明,該系統運行安全、穩定、可靠,使用壽命長。具有較高的性能價格比。



設計特點

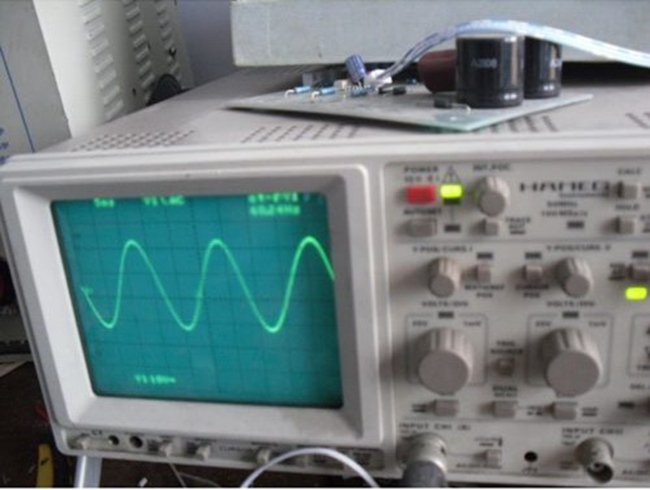

1、純正弦波輸出:相對于方波或修正正弦波(階梯波)具有更強的帶負載效果和帶負載能力。設備可帶感性負載和其它任何類型的通用交流負載,帶冰箱、電視機和收音機等設備無干擾和噪音,且不會影響負載設備的性能和壽命。

2、穩定性高:由于本系統具有過壓、欠壓、過載、過熱、短路、反接等完善的保護功能,從而確保了系統的穩定性。

3、LED指示:保護狀態指示和電瓶電壓狀態。

4、高效率變壓器隔離:整機逆變效率高,空載損耗低。

5、數字化智能控制:核心器件采用功能強大的單片機進行控制,使得外圍電路結構簡單,且控制方式和控制策略靈活強大,從而確保了優異的性能和穩定性。

6、可選市電切換:如選擇市電切換功能,則在蓄電池欠壓或逆變出現故障的狀態下,設備可將負載自動切換到市電供電,從而保障了系統的供電穩定性。



功能簡介



1、逆變輸出功能:在打開前面板的“逆變開關(Inverter switch)”后,逆變器即將蓄電池的直流電能轉化成純正弦波交流電,由后面板的“交流輸出(AC OUTPUT)”輸出。

2、自動穩壓功能:當蓄電池組電壓在電壓欠壓點和過壓點之間波動,負載在額定功率之內變化時,設備能自動穩壓輸出。

3、過壓保護功能:當蓄電池電壓大于“過壓點”時,設備將自動切斷逆變輸出,前面板“電池狀態”指示燈閃爍,同時蜂鳴器發出報警聲。待電壓下降到“過壓恢復點”時,逆變恢復工作。

4、欠壓保護功能:當蓄電池電壓低于“欠壓點”時,為了避免過放電而損壞蓄電池,設備將自動切斷逆變輸出。此時,前面板“電池狀態”指示燈閃爍,,同時蜂鳴器發出報警聲。待電壓上升到“欠壓恢復點”時,逆變恢復工作;如選有切換裝置,欠壓時自動切換到市電輸出。

5、過載保護功能:如果交流輸出功率超過額定功率時,設備將自動切斷逆變輸出,前面板“保護狀態”指示燈閃爍,同時,蜂鳴器發出報警聲。關閉前面板的“逆變開關(Inverter switch)”,“過載”消失。如需重新開機,則必須檢查確認負載在允許范圍內,然后再打開“逆變開關(Inverter switch)”,恢復逆變輸出。

6、短路保護功能:如果交流輸出回路發生短路,設備將自動切斷逆變輸出,前面板“保護狀態”指示燈閃爍,,同時,蜂鳴器發出報警聲。關閉前面板的“逆變開關(Inverter switch)”,“過載”消失。如需重新開機,則必須檢查確認輸出線路正常后,再打開“逆變開關(Inverter switch)”,恢復逆變輸出。

7、過熱保護功能:如果機箱內部控制部分的溫度過高,設備將自動切斷逆變輸出,前面板“保護狀態”指示燈長亮,同時,蜂鳴器發出報警聲。在溫度恢復到正常值后,恢復逆變輸出。

8、蓄電池反接保護功能:設備具有完善的蓄電池反接保護功能,如蓄電池正負極性接反,機箱上的過流保護開關將自動跳閘,以避免損壞蓄電池和設備。但仍嚴禁蓄電池反接!

9、可選市電切換功能:如選擇市電切換功能,則在蓄電池欠壓或逆變出現故障的狀態下,設備可將負載自動切換到市電供電,從而保障了系統的供電穩定性。在逆變正常工作后,又會自動切換到逆變供電。


注意事項



正弦波逆變器在設計時已充分考慮到各種意外發生的可能性,并采取了相應的保護措施,但任何保護措施都不是完美無缺的,某些功能(如短路保護、蓄電池反接保護)頻繁啟動會對本機內部元器件造成巨大的破壞,因此,用戶不應僅僅依賴于這些防護措施,下列注意事項對于延長本機使用壽命至關重要:

1、定期檢查整個系統的工作情況:

0.蓄電池組連接是否正確、牢固。

1.是否按規定程序進行手動操作。

2、本機交流輸出嚴禁以任何方式與市電網連接,使用時須單獨布線。

3、蓄電池組虛接或損壞是造成本機出現故障的主要因素之一。蓄電池組虛接在充電過程中會導致蓄電池電壓很不穩定,從而系統工作混亂,易產生欠壓和過壓保護,且容易損壞設備。因此建議您每周定期檢查蓄電池的電壓、連接狀況,及時清除正、負極接線柱上的銹漬,具備條件的可使用鉛接線柱。

4、為確保安全及正常使用,負載功率應逐漸增加,且配帶電器總功率不得超過本機額定功率。

5、如果逆變器發生過載報警,不能馬上開機,應查明原因并修復后再打開逆變開關。

6、本機可配帶下列用電設備:白熾燈、電視機、VCD、電冰箱、洗衣機、電風扇、電動機、水泵等一般家用電器。配帶冰箱、電動機、水泵應按其標稱功率的5--6倍選擇逆變器,如電冰箱額定輸入功率為100W時,應選擇500W以上逆變器。

7、彩電、電冰箱、電動機、水泵等電器由于啟動時瞬間功率較大,啟動前應先關閉其他用電設備,嚴禁頻繁啟動。

8、嚴禁蓄電池反接!嚴格按照機箱上接線圖連接。

9、本機應安放在室內人員不易接觸且通風良好的地方。本機不應被其他物品遮蓋,附近不應有易爆、易燃品!

  10、如發生不易排除的故障或事故原因不清,應做好事故詳細記錄,并及時通知生產廠家給予解決。



操作規程



1、打開包裝確保設備沒有因運輸而損壞。然后確認前面板的“逆變開關(Inverter switch)”處于“關(OFF)”位置,同時,檢查負載是否有短路。

2、用10平方毫米以上銅芯電纜,將蓄電池與設備后面板的“蓄電池(BATTERY)”接線端子相連接。雖有防反接保護,但仍嚴禁蓄電池反接!

3、將負載與設備后面板的“交流輸出(AC OUTPUT)”接線端子或“交流輸出(AC OUTPUT)”插座相連接。

4、如果需要使用交流電源,請打開前面板的“逆變開關(Inverter switch)”,后面板的兩個“交流輸出(AC OUTPUT)”端子即輸出正弦波交流電,同時,前面板的“電池狀態”指示燈將變亮。如果有市電切換功能,則在逆變開關開啟后10秒左右,“交流輸出(AC OUTPUT)”端子輸出交流電。



使用環境



1、應在干燥清潔通風的環境下使用。

2、避免在陽光直射、暴曬、雨淋、潮濕,有酸霧的環境下使用。

3、避免在有土塵、灰塵的環境下使用。

4、擺放位置應與蓄電池組距離0.5M以上。

5、嚴禁在有易燃性、易爆性氣體的環境下使用,謹防火焰和火花!

6、環境溫度-20℃--+50℃。

7、空氣相對濕度不大于85%(25℃±5℃)。

8、若在海拔高于1000米的地方使用,海拔每升高1000米,輸出功率應降額5%。



故障分析



故障現象

故障分析

解決方法

●極性指示燈不亮

1、蓄電池接觸是否良好

2、蓄電池是否損壞

3、電池接反

1、將蓄電池接線連接良好

2、更換蓄電池

3、正確連接發電機、電池板和蓄電池。確保   蓄電池不要接反。

●逆變停止,“電池狀態”指示燈閃亮

2、蓄電池電壓超過“過壓點”

3、蓄電池電壓低于“欠壓點”

待蓄電池電壓正常后,逆變自動恢復輸出。

●逆變停止,“保護”指示燈閃亮

負載超過額定功率或負載短路

減輕負載或排除短路后,先關閉前面板的“逆變開關(Inverter switch)”,再重新開啟“逆變開關(Inverter switch)”即可恢復交流輸出。

●逆變停止,“保護”指示燈長亮

機箱內溫度過高

待機箱內溫度下降到正常值后,則“保護”指示燈熄滅,逆變自動恢復輸出。

●逆變不正常,電池開關跳閘

1、蓄電池接反

2、設備內部元件損壞

1、將蓄電池正負極連接正確。

2、與廠家聯系維修




純正弦波逆變器(工頻)參數



型號

(輸出功率)

電瓶電壓DC/V

電壓范圍

DC/V

輸出電壓

AC/V

空載

電流

A

輸出頻率

HZ

波   形

逆變效率

%

允許過載

%

欠壓提醒

DC/V

欠壓保護

DC/V

過載提醒


超載保護


600W

24

21-33

220

0.15

50

純正弦波

90

120

21

20

110%(30秒機)

150%(3秒機)

1KW

48

42-66

220

0.15

50

純正弦波

90

120

42

41

110%(30秒機)

150%(3秒關機)

2KW

72

63-99

220

0.2

50

純正弦波

90

120

63

62

110%(30秒機)

150%(3秒關機)

3KW

120

105-165

220

0.25

50

純正弦波

90

120

105

104

110%(30秒機)

150%(3秒關機)

5KW

192

168-264

220/380

0.3

50

純正弦波

90

120

168

167

110%(30秒機)

150%(3秒關機)

10KW

288

252-396

220/380

0.32

50

純正弦波

90

120

252

251

110%(30秒機)

150%(3秒關機)

20KW

360

315-495

220/380

0.38

50

純正弦波

90

120

315

314

110%(30秒機)

150%(3秒關機)

30KW

360

315-495

220/380

0.4

50

純正弦波

90

120

315

314

110%(30秒機)

150%(3秒關機)

50KW

360

315-495

220/380

0.45

50

純正弦波

90

120

315

314

110%(30秒機)

150%(3秒關機)

說明:表格參數為我公司常規產品參數,如果電壓要求變動,相對其他參數也會變動,以實際為準。控制器重量尺寸沒有標注,因為產品更新會導致質量及尺寸變化,質量及尺寸以實際為準。
