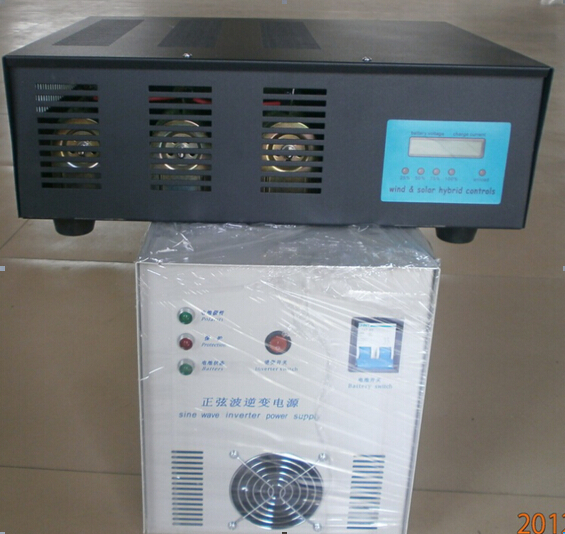

風光互補控制器

本機專為風能太陽能等新能源而設計,是一臺保護功能齊全的風力發電機充電控制器。充電控制部分采用PWM控制方式，電瓶不過充，不欠充。使用世界名品功率器件，壽命長，安全可靠。
工作原理：采用并聯耗能式控制方案，當電池組電壓達到設定值后，控制單元自動切入工作，把多余的電能在本機自帶的大功率電阻上消耗掉，只保留部分安全電流繼續為電池組充電，電瓶充滿后自動保持浮充狀態。即使電瓶虛接或開路也不會造成風力發電機飛車，更不會因此電壓升高燒毀逆變器等事故。
保護措施：電池過充保護、蓄電池反接保護、防雷、風力發電機的電流限制、風力發電機自動制動。

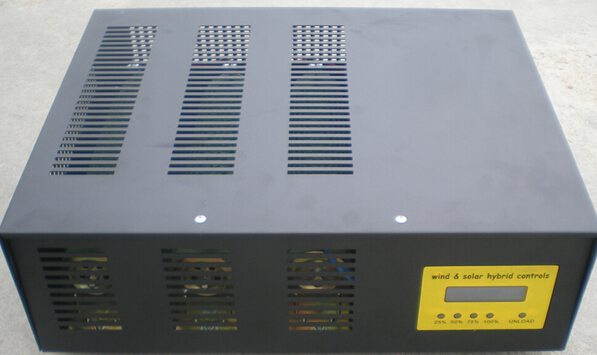

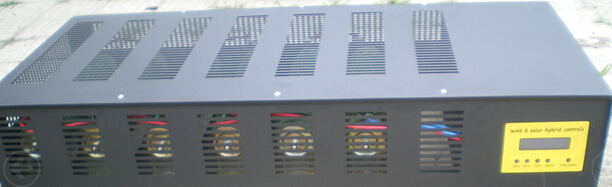

使用控制器：面板上LED 指示燈有五只，上面四只綠色指示燈(20%，40%，80%，100%)分別表示電瓶的模擬電量，請根據指示的電量合理用電。使用過程中應根據顯示用電，如電量到40%時盡量少用電（只用于照明），大于40%則可以正常用電。下面的紅色LED燈(Unload)是卸荷指示，閃亮時表示正在卸荷，一般電瓶充滿電和發電機的輸出過大時才會卸荷。面板上的電流表指示當前的充電電流，指針偏轉表示正在充電。機箱有一個空氣開關，是本機跟電池連接的總開關，所有連線都連接好后，合上此開關，如果合不上開關，說明電瓶線接反或機器故障，請確認線路連接是否正確。充電工作由控制器自動管理，無需人工干預。

型號	蓄電池額定電壓	風力發電機額定功率	太陽能電池板額定功率	卸載電壓	最大卸載電流	卸載方式	卸荷功率	工作溫度濕度范圍	靜態電流
600w/24v	24V	600W	200W	30V	30A	PWM脈寬調制	900W	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
1kw/48v	48V	1KW	300W-400W	60V	25A	PWM脈寬調制	1500W	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
2kw/72v	72V	2KW	600W	90V	33A	PWM脈寬調制	3000W	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
3kw/120v	120V	3KW	1KW	150V	30A	PWM脈寬調制	4.5KW	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
5kw/192v	192V	5KW	1.6KW	240V	40A	PWM脈寬調制	7.5KW	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
10/w288v	288V	10KW	3KW	360V	42A	PWM脈寬調制	15KW	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
20kw/360v	360V	20KW	6KW	450V	67A	PWM脈寬調制	30KW	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
30kw/360v	360V	30KW	10KW	450V	100A	PWM脈寬調制	45KW	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
50kw/360v	360V	50KW	15KW	450V	160A	PWM脈寬調制	75KW	-20～+55℃/35～85%RH（但無結露）	≤0.35mA
說明	表格參數為我公司常規產品參數，如果電壓要求變動，相對其他參數也會變動，以實際為準。控制器重量尺寸沒有標注，因為產品更新會導致質量及尺寸變化，質量及尺寸以實際為準。
